Anda mungkin pernah mendengar tentang motor hollow cup. Apa itu motor hollow cup? Apa bedanya dengan motor pada umumnya? Jenis magnet permanen apa yang digunakan pada motor hollow cup? Hari ini, mari kita lihat pertanyaan-pertanyaan ini.
Dengan terus berkembangnya ilmu pengetahuan dan teknologi, teknologi motorik juga terus berinovasi. Apalagi saat ini, dunia industri terus mengedepankan ekspektasi dan persyaratan yang lebih tinggi terhadap karakteristik servo motor, dan bermunculanlah motor hollow cup. Motor cangkir berongga termasuk dalam motor servo dan kontrol magnet permanen DC, dan juga dapat diklasifikasikan sebagai motor mikro.
Motor cangkir berongga memiliki karakteristik hemat energi yang luar biasa, karakteristik kontrol yang sensitif dan nyaman, serta karakteristik pengoperasian yang stabil, dan kemajuan teknologinya sangat jelas. Sebagai perangkat konversi energi berefisiensi tinggi, ini mewakili arah pengembangan motor di berbagai bidang.
Struktur Dan Prinsip Motor Hollow Cup

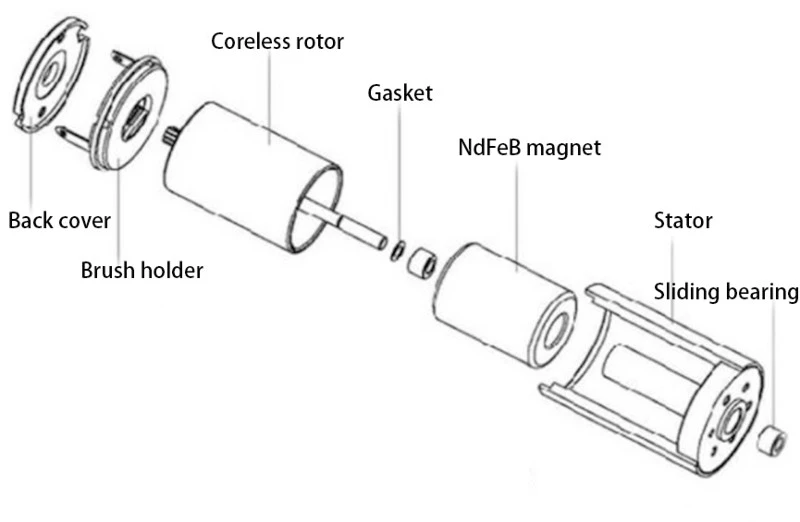

Gambar di bawah adalah diagram sederhana dari struktur motor berongga secara umum. Motor cangkir berongga adalah motor magnet permanen DC. Perbedaan utama antara motor ini dan motor DC brushed dan brushless biasa adalah motor ini menggunakan rotor tanpa biji yang disebut rotor mangkuk berongga.
Rotor langsung dililitkan dengan kabel, tanpa struktur lain yang menopang belitan. Gulungannya sendiri dibuat berbentuk cangkir, yang membentuk struktur rotor (seperti yang ditunjukkan di bawah). Karena perubahan struktur rotor, karakteristik pengoperasian motor telah meningkat pesat. Ia tidak hanya memiliki karakteristik hemat energi yang luar biasa, tetapi yang lebih penting, ia memiliki karakteristik kontrol dan hambatan yang tidak dapat dicapai oleh motor inti besi.
Motor hollow cup dibagi menjadi dua jenis: brushed dan brushless. Rotor motor cup berongga tanpa sikat tidak memiliki inti besi, dan stator motor cup berongga tanpa sikat tidak memiliki inti besi. Model motor hollow cup yang umum di pasaran memiliki diameter Φ4, Φ6, Φ7, Φ8, Φ10, Φ12, Φ15, dll.
Keuntungan dan aplikasi motor hollow cup
Motor hollow cup memiliki sederet keunggulan, seperti kepadatan daya tinggi, efisiensi tinggi, tidak ada jeda torsi, tidak ada efek cogging, torsi awal rendah, tidak ada gaya radial antara rotor dan stator, kurva kecepatan halus, kebisingan rendah, dan panas yang baik. menghilangnya.
Penerapan motor hollow cup telah berkembang pesat dalam sepuluh tahun terakhir setelah memasuki bidang industri besar dan sipil. Dengan memanfaatkan bobot motor hollow cup yang ringan, berukuran kecil, dan konsumsi energi yang rendah, bobot pesawat dapat dikurangi hingga semaksimal mungkin.
4. Berbagai peralatan listrik sipil dan produk industri. Menggunakan motor berongga sebagai aktuator dapat meningkatkan kualitas dan kinerja produk.
5. Karena ukuran motor berongga cup kecil, banyak produk dengan kebutuhan volume yang relatif kecil menggunakan berongga cup sebagai elemen daya. Misalnya; hadiah mainan (mainan mobil, model pesawat terbang, dll), produk pijat kecantikan (sikat wajah, alat induksi, alat pijat wajah, dll), kebutuhan sehari-hari (sikat gigi elektrik, sikat sampo, pelurus rambut, dll).
Magnet Motor Piala Berongga
Motor hollow cup umumnya menggunakan magnet permanen NdFeB sinter yang memiliki karakteristik remanensi tinggi, koersivitas tinggi, dan produk energi magnet tinggi. Ini adalah bahan magnet permanen yang paling cocok untuk motor berongga di pasaran. Di bawah ukuran motor dan data angin yang sama, kekuatan kinerja baja magnet secara langsung mempengaruhi kecepatan motor. Magnet NdFeB umum yang cocok untuk motor berongga berbentuk cincin, dengan kinerja seperti N40, N45, dll., dan ketahanan suhu sekitar 80 derajat -100 derajat.
