1. Pendahuluan
Dengan berkembangnya segala bidang, berbagai perangkat pun tergantikan oleh alat dan mesin yang modern. Perangkat modern ini lebih efisien dan aman. Chuck magnetik adalah perangkat modern yang sedang tren dan banyak digunakan di industri.
Chuck magnetis adalah mesin penahan benda kerja-yang menggunakan gaya magnet untuk mengamankan benda kerja.
Mari kita bahas chuck magnet dan cara kerjanya secara detail.
2. Mengenal Chuck Magnetik?
Magnetik memiliki beberapa nama alternatif, seperti mag chuck, magnet chuck, magnetic bed, dan magnetic table.
Chuck magnetis adalah mesin-pemegang kerja yang memanfaatkan kekuatan gaya magnet dari magnet permanen untuk mengamankan dan menjepit berbagai bagian kerja pada posisinya.

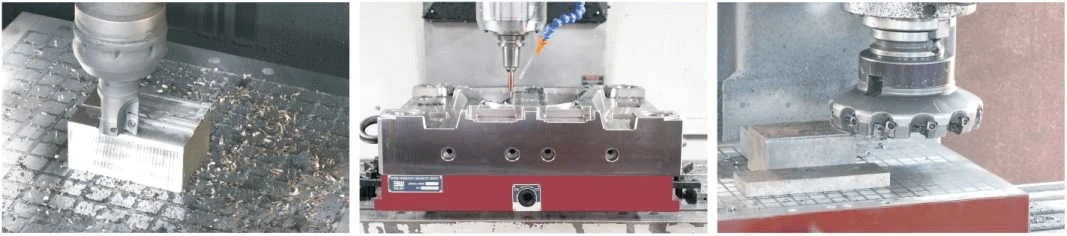

Chuck magnetik adalah alat ampuh yang meningkatkan produktivitas saat memotong, menggiling, atau menggiling logam besi. Ini telah menggantikan klem, alat mekanis, jig, dan perlengkapan.
Tekanan penjepitan yang disediakan oleh pencekam magnet cukup untuk menahan benda kerja dengan benar. Chuck magnetik dapat menampung benda kerja dengan berbagai ukuran, mulai dari komponen industri skala-kecil hingga besar.
3. Detail Pada Bagian Yang BerbedaDari Chuck Magnetik
Magnetic chuck terdiri dari beberapa bagian yang membuatnya berfungsi. Bagian-bagian tersebut adalah:
● Tuas
● Pelat muka atau pelat atas
● Casing aluminium
● Magnet permanen
3.1. Tuas
Tuas secara perlahan menggerakkan magnet permanen dari posisi melintang untuk menyejajarkannya di pelat atas dengan media konduktif. Pergerakan tuas ini dinamakan keadaan-hidup dan-pencekam magnetis.
Penjepit eksentrik mengubah gerakan memutar tuas menjadi gerakan geser pelat atas.
3.2. Pelat Wajah Atau Atas
Piring
Pelat muka chuck magnet terdiri dari isolator dan konduktor magnet. Ini diatur dengan cara yang sama seperti magnet permanen yang disusun dalam casing.
Selain itu, bahan non-konduktif dan fluks-disusun secara bergantian di pelat atas pencekam magnet. Ini menyerupai magnet permanen yang diletakkan di dalam casing chuck.
Masuknya oli atau cairan pendingin ke dalam casing dicegah oleh pelat muka karena pelat muka tertutup rapat di dalam magnet.
3.3. Casing Aluminium
Casing aluminium mengelilingi magnet permanen chuck magnet, mekanisme tuas, dan pelat atas. Casing aluminium ini menjalankan fungsi mengaktifkan dan melepaskan daya penjepit chuck.
3.4. Magnet Permanen
Bagian penting lainnya dari chuck magnet adalah magnet permanen. Magnet pada chuck magnet disusun paralel, konsentris, atau radial dalam wadah atau casing aluminium.
4. Mekanisme Kerja Magnetic Chuck
Chuck magnetik menggunakan gaya magnet untuk menjaga benda kerja pada posisi yang tepat saat pekerjaan dilakukan. Magnet chuck magnet berfungsi dengan menghasilkan polaritas menjadi media kerja besi yang menghubungkan kutub selatan dan utaranya.
Fluks mengalir ketika material yang akan ditahan diposisikan melintasi kutub magnet. Kutub komponen besi berlawanan dengan polaritas magnet; oleh karena itu, mereka saling tarik menarik. Mengontrol dan memperkuat fluks ini penting untuk menerapkan magnet dalam proses pengerjaan logam.
Kuncinya dihidupkan atau dimatikan secara manual untuk mengaktifkan chuck magnet. Meskipun magnet selalu aktif di dalam chuck, fluks magnetnya terkunci saat dimatikan.
Saat chuck dihidupkan, magnet di dalam chuck magnet menempel pada pelat atas, tempat fluks magnet bergerak di atas pelat muka. Dan ketika benda kerja diletakkan di pelat atas, benda tersebut akan diamankan karena fluks terkunci pada pelat muka. Hasilnya, pengguna dapat mengerjakan benda kerja dengan aman.
Mari kita bahas langkah-langkah cara kerja chuck magnet.
Penempatan Elektromagnet
Ada beberapa elektromagnet yang ditempatkan di bawah permukaan chuck magnet. Elektromagnet ini terbuat dari kumparan yang mengelilingi inti feromagnetik.
Menciptakan Medan Magnet
Arus listrik dialirkan untuk mengaktifkan chuck magnet, yang menciptakan medan magnet di sekitar setiap elektromagnet. Medan magnet mengarah ke atas menuju permukaan kerja chuck magnet.
Bahan Feromagnetik Magnetisasi Sementara
Hanya benda kerja yang terbuat dari bahan feromagnetik, seperti baja atau besi, yang dapat ditempatkan di atas chuck magnet. Ketika bahan feromagnetik ini ditempatkan di atas permukaan chuck magnet, bahan tersebut menjadi termagnetisasi untuk sementara. Hal ini terjadi karena adanya medan magnet elektromagnet.
Gaya Tarik Menarik Magnet
Ketika benda kerja feromagnetik menjadi magnet, permukaan chuck magnet menariknya ke arahnya. Medan magnet menahan benda kerja dengan kuat pada chuck magnet.
Melepaskan Benda Kerja Dari Magnetic Chuck
Setelah pekerjaan selesai, benda kerja dilepaskan dari chuck magnet. Caranya dengan mematikan arus listrik yang mengalir pada magnetic chuck. Akibatnya elektromagnet mengalami demagnetisasi dan kehilangan daya tarik magnet karena medan magnet berakhir. Dengan demikian benda kerja dapat dengan mudah dikeluarkan dari chuck magnet.
Meskipun Anda dapat menggunakan chuck magnet dengan cara ini, penting untuk menggunakannya dengan hati-hati sambil mengikuti pedoman keselamatan. Dan ingat bahwa hanya bahan feromagnetik yang dapat ditempatkan di atas pencekam magnet, jadi hindari menempatkan bahan lain di atasnya.
5. Jenis Chuck Magnetik
Chuck magnetik terdiri dari tiga jenis berdasarkan karakteristik magnetnya. Tipe-tipe tersebut adalah;
● Chuck magnet permanen
● Pencekam elektromagnetik
● Elektro-pencekam magnet permanen
5.1. Chuck Magnetik Permanen
Chuck magnet permanen memiliki kutub permanen yang terus-menerus menarik bagian tersebut.
Chuck magnet permanen adalah jenis chuck magnet yang terdiri dari magnet yang memiliki kutub berlawanan dan ditempatkan di atas pelat atas dan diuangkan.
Chuck ini tidak memerlukan pasokan listrik dan mudah dioperasikan. Tidak ada risiko kerusakan dan keausan karena desain konstruksinya tidak memerlukan perawatan berulang. Selain itu, chuck magnet permanen dapat dipasang dengan mudah. Namun chuck magnet ini tidak dapat menahan benda kerja yang berat karena tidak dapat mengontrol intensitas gaya penahan.
5.2. Chuck Elektromagnetik
Chuck elektromagnetik ini terhubung hanya ketika arus listrik menyala. Chuck magnet jenis ini dapat mematikan tarikan magnet sehingga menghasilkan pelepasan bagian logam dengan mudah dan cepat. Namun bagian logam tersebut hanya bisa terlepas jika arus listrik dimatikan.
Jika terjadi pemadaman listrik saat bekerja, hal ini dapat mengakibatkan komponen terlepas dan menyebabkan kecelakaan.
Inti bagian dalam menjadi magnet ketika arus searah melewati kumparan; dengan demikian, medan magnet tercipta.
Chuck elektromagnetik lebih kuat dibandingkan dengan chuck magnet permanen. Chuck magnet jenis ini dapat menahan bagian-bagian yang bentuknya tidak beraturan dengan kuat.
5.3. Elektro-Chuck Magnetik Permanen
Ini adalah gabungan tipe elektromagnetik dan permanen. Chuck magnet permanen elektro memerlukan sentakan listrik untuk mengunci bagian tersebut dan kemudian menggunakan sentakan listrik lain untuk membukanya. Jika terjadi pemadaman listrik, chuck tidak akan kehilangan bagiannya dan akan terus memegang dengan kuat saat bekerja terpisah.
Pada chuck magnet jenis ini, setiap magnet dikelilingi oleh kumparan listrik, yang dapat membalikkan polaritas magnet dengan cepat. Kumparan juga menjalankan fungsi mengendalikan tarikan magnet yang diberikan oleh chuck magnet.
6. Tujuan Chuck Magnetik
Chuck magnetik menahan logam besi karena dirancang untuk memungkinkan chuck menahan benda kerja logam besi. Mag chuck menghemat waktu dengan mengurangi waktu yang diperlukan untuk menyiapkan mesin, mengurangi kerusakan pada bagian logam, dan mengurangi proses penyetelan.
Chuck magnetik adalah alat yang hebat untuk menahan pekerjaan dalam penggilingan, penggilingan permukaan, dan proses pemesinan CNC lainnya.
7. Aplikasi Chuck Magnetik
Berikut ini adalah aplikasi chuck magnet.
7.1. Chuck Magnetik Untuk Penggilingan
Chuck magnetik untuk penggilingan adalah alat penahan kerja yang digunakan dalam operasi penggilingan permukaan untuk menahan benda kerja feromagnetik pada posisinya dengan aman dan kokoh. Ini biasanya digunakan dalam proses penggilingan presisi yang mengutamakan paralelisme, kerataan, dan penyelesaian permukaan yang tinggi.
Chuck Elektromagnetik Untuk Mesin Penggilingjuga dapat digunakan untuk tujuan penggilingan.
Chuck magnetis utama untuk penggilingan menawarkan keuntungan berikut bagi pengguna.
● Chuck magnetik untuk penggilingan memastikan cengkeraman yang kuat melalui gaya magnetnya dan mencegah pergerakannya selama proses penggilingan.
● Chuck magnetik ini dapat menampung benda kerja dengan berbagai bentuk dan ukuran, sehingga cocok untuk berbagai aplikasi penggilingan.
● Benda kerja dapat ditempatkan dengan mudah dan cepat di atas chuck magnet, sehingga menghemat waktu dan meningkatkan efisiensi proses penggilingan.
7.2. Chuck Magnetik Untuk Penggilingan
Chuck magnetik untuk penggilingan, sepertiChuck Magnetik Permanen Untuk Chuck Mesin Penggilingan, adalah aplikasi hebat lainnya dari pencekam magnetik, yang merupakan-alat penahan kerja yang digunakan dalam operasi penggilingan untuk menahan bagian feromagnetik pada posisinya dengan kuat. Seperti chuck magnetik untuk penggilingan, chuck magnetik untuk penggilingan menggunakan prinsip magnet untuk menawarkan metode penjepitan komponen yang efisien dan andal selama proses penggilingan.
Ini menawarkan keuntungan sebagai berikut.
● Pencekam magnetis memiliki gaya magnetis yang memastikan benda kerja terjepit erat ke pencekam magnetis, sehingga memberikan stabilitas selama operasi penggilingan dan mencegah pergerakan.
● Benda kerja dapat dengan mudah dipasang pada pencekam magnet, sehingga meningkatkan produktivitas.
7.3. Chuck Bubut Magnetik
Chuck bubut magnetik adalah perangkat populer yang digunakan untuk menahan benda kerja berdiameter besar dan pendek untuk pemesinan. Untuk meningkatkan gaya magnet pada benda kerja, blok pencekam tambahan ditambahkan untuk pemesinan yang lebih konsisten dan akurat.
Chuck bubut magnetik terdiri dari magnet elektro-permanen melingkar yang menggunakan desain struktur kutub magnet-penampang variabel yang berbeda. Dengan bertambahnya diameter luar, kekuatan cengkeraman meningkat secara bertahap.
Selain itu, chuck bubut Magnetik menawarkan keuntungan sebagai berikut.
● Chuck magnetik ini menghemat energi sebesar 95% karena memerlukan listrik hanya untuk fase MAG dan DEMAG.
● Sekalipun listrik padam, benda kerja akan tetap pada posisinya.
8. Bentuk Chuck Magnetik
Chuck magnetik tersedia dalam berbagai bentuk, seperti chuck magnetik berbentuk lingkaran, persegi, dan persegi panjang. Masing-masing mempunyai fungsi spesifiknya.
8.1. Chuck Magnetik Persegi Panjang
Jenis chuck magnetik ini memiliki bentuk persegi panjang, datar dan banyak digunakan dalam berbagai operasi pengerjaan logam seperti penggilingan, penggilingan, dan pemesinan pelepasan listrik.
Chuck magnet ini, sepertiElektro Persegi Panjang Umum-Chuck Magnetik, memiliki masa pakai lebih lama dan memiliki akurasi tinggi, sehingga menjepit secara akurat untuk komponen pemesinan dan penggilingan.
8.2. Chuck Magnetik Melingkar Atau Bulat
Chuck bulat digunakan dalam proses dimana benda kerja harus diputar. Sebagian besar chuck ini digunakan pada mesin bubut.
Saat bekerja dengan benda kerja melingkar atau silinder seperti cakram, poros, dan elemen simetris rotasi lainnya, chuck magnet melingkar adalah pilihan yang tepat.
Elektromagnet Pengangkat Melingkar untuk Potongan Bajamemegang dengan sempurna benda kerja yang berbentuk bulat.
8.3. Chuck Magnetik Persegi
Pencekam magnet persegi menyerupai pencekam magnet persegi panjang. Ia memiliki permukaan atas datar berbentuk persegi dengan kutub magnet. Chuck magnetik ini dengan kuat menahan berbagai benda kerja kubik atau persegi selama pemesinan.
9. Tabel Elektromagnetik
Meja elektromagnetik adalah perangkat yang efektif dan efisien yang mengamankan benda kerja logam dalam operasi pemesinan apa pun. Alat ini memanfaatkan gaya Lorentz atau elektromagnetik untuk menjaga benda kerja tetap pada tempatnya.
Banyak sel dengan inti yang dikelilingi oleh kumparan konduktor berada di dalam tabel elektromagnetik, dimana inti tersusun dari bahan feromagnetik. Inti berubah menjadi magnet ketika arus listrik bergerak melalui kumparan. Sel-sel di dalam meja elektromagnetik memungkinkannya menahan benda kerja pada posisinya dengan menghasilkan gaya tarik-menarik yang kuat.
10. Meja Gerinda Magnetik
Meja gerinda magnet adalah perangkat penting lainnya yang merupakan aksesori penting mesin gerinda. Itu dipasang pada meja gerinda dan memungkinkan Anda memperbaiki dan melepaskan benda kerja dengan mudah dan cepat.
Meja gerinda magnetik memiliki presisi tinggi, yang berarti gaya magnet yang seragam menyerap bagian pada permukaan datar tanpa rasa takut akan deformasi.
Kekuatan penjepitan meja gerinda magnet seragam dan tinggi, sehingga mencegah benda kerja lepas.
Ini menyerupai chuck magnet dan memegang benda kerja dengan kuat selama penggilingan.
11. Perbedaan Utama Antara Chuck Magnetik, Meja Elektromagnetik, dan Meja Gerinda Magnetik
Chuck Magnetik | Tabel Elektromagnetik | Meja Gerinda Magnetik |
Alat penahan kerja yang digunakan dalam proses penggilingan, penggilingan, dan pemesinan. | Jenis perangkat-pemegang pekerjaan tertentu hanya menggunakan elektromagnet selama proses pemesinan. | Jenis chuck magnet khusus digunakan khusus untuk penggilingan permukaan. |
Elektromagnet atau magnet permanen menciptakan medan magnet. | Catu daya listrik diperlukan untuk mengaktifkan dan menonaktifkan tabel elektromagnetik. | Baik magnet elektromagnetik atau magnet permanen tergantung pada aplikasinya |
Dengan kuat memegang benda kerja melalui tarikan magnet | Menawarkan lebih banyak kenyamanan dan fleksibilitas dengan memungkinkan pengaturan cepat. | Menawarkan platform yang stabil dan presisi untuk mendapatkan permukaan akhir dan persyaratan kerataan. |
12. Pertanyaan yang Sering Diajukan
12.1. Apa itu chuck magnet?
Chuck magnetik adalah perangkat terbaru yang menggantikan perlengkapan, sifat buruk, dan klem mekanis. Chuck magnet permanen, elektromagnetik, dan elektro-permanen dapat digunakan untuk menjepit dan melepaskan komponen mesin dengan cepat.
12.2. Seberapa kuatkah chuck magnet?
Gaya chuck magnet bervariasi dari satu tipe ke tipe lainnya. Kekuatannya bisa mencapai 16 kg per sentimeter persegi. Kekuatan chuck magnetnya tetap sama dan tidak berkurang seiring berjalannya waktu.
12.3. Apa yang menciptakan medan magnet pada chuck elektromagnetik?
Ketika arus listrik searah dialirkan melalui kumparan chuck elektromagnetik, medan magnet tercipta. Unit kontrol mengaktifkan chuck elektromagnetik dengan melakukan magnetisasi dan demagnetisasi benda kerja dengan cepat.
12.4.Dapatkah chuck magnet menjepit pelat tipis?
Ya, tapi pelat tipis memerlukan-kutub halus atau-pitch mikro untuk penetrasi fluks yang lebih baik. Menambahkan pelat pendukung atau paralel magnetik membantu meningkatkan stabilitas.
12.5.Bahan apa yang tidak cocok?
Logam non-besi-seperti aluminium, tembaga, kuningan, dan baja tahan karat austenitik-tidak dapat ditahan secara efektif. Hanya bahan feromagnetik seperti baja karbon dan besi tuang yang memberikan respons magnetis yang kuat.
13. Putusan Akhir
Artikel ini menjelaskan chuck magnet, meja elektromagnetik, dan meja gerinda magnet. Chuck magnetik memiliki bentuk, jenis, dan kegunaan yang berbeda-beda.
Magnet chuck adalah alat ampuh yang meningkatkan produktivitas saat memotong, menggiling, atau menggiling logam besi. Ini telah menggantikan klem, alat mekanis, jig, dan perlengkapan.
Chuck magnetik menghemat waktu dan menawarkan metode pengoperasian yang aman sambil memegang benda kerja dengan kuat.
